闭式冷却塔是一种通过热传递交换热量的装置，现有的闭式冷却塔常常不能根据外界环境温度、风向等因素实时对进风量进行调整，当环境温度较低时，进风量大水分散失快，湿热空气排出易产生白雾，当冷却塔进风面受侧风影响时，进风量变小，不利于冷却塔散热。因此急需带智能引风系统的冷却塔。
       江苏华塔经过多次试验，研发了一种带智能化引风系统的冷却塔，并取得了发明专利。
       如图所示，带智能化引风系统的冷却塔，包括冷却塔塔体、智能化引风系统和控制器，冷却塔塔体设置有进风面，智能化引风系统与冷却塔塔体连接，控制器控制智能化引风系统运行，智能化引风系统包括引风组件、温度传感器、风量传感器和电磁机构，温度传感器和风量传感器设置在冷却塔上，引风组件设置在冷却塔塔体的进风面处，包括引风板、排杆、活动铰链、支架和滑盖，电磁机构设置在支架上，风量传感器与电磁机构连接，滑盖安装在冷却塔塔体上，滑盖上设置有滑槽，引风板两端设置有滑杆，支架为倒U形结构，其中两侧部分的支架设置有凹槽，引风板两端的滑杆位于支架的凹槽中，两侧部分的支架位于滑盖的滑槽中，排杆通过活动铰链与引风板及电磁机构连接。
       智能化引风系统的工作方法如下：
       （1）温度传感器感应外界环境温度、风量传感器感应冷却塔塔体进风面的进风量并将环境温度值和进风量数值发送到控制器，当外界环境温度高于5℃、进风量在预设范围内时，控制器发送指令给电磁机构，电磁机构驱动活动铰链运动，使得引风板呈水平位置，保持水平进风；
       （2）温度传感器感应外界环境温度、风量传感器感应冷却塔塔体进风面的进风量并将环境温度值和进风量数值发送到控制器，当外界环境温度低于5℃、进风量在预设范围内时，控制器发送指令给电磁机构，电磁机构驱动活动铰链运动，使得引风板向上或者向下翻转20-70°，引风板与冷却塔塔体进风面呈倾斜位置，倾斜进风；
       （3）温度传感器感应外界环境温度、风量传感器感应冷却塔塔体进风面的进风量并将环境温度值和进风量数值发送到控制器，当外界环境温度高于5℃但进风量低于预设范围时，控制器发送指令给电磁机构，通过电磁机构驱动活动铰链运动使得引风板翻转到水平位置，再通过电磁机构驱动支架运动使得引风板旋转±30°，倾斜进风；
       （4）重复（1）-（3）的工作。
       通过控制器控制电磁机构从而实现引风板的旋转以便调整冷却塔的进风面处的进风量，能够根据外界环境的变化实时调整冷却塔的进风量，达到节能环保的效果。

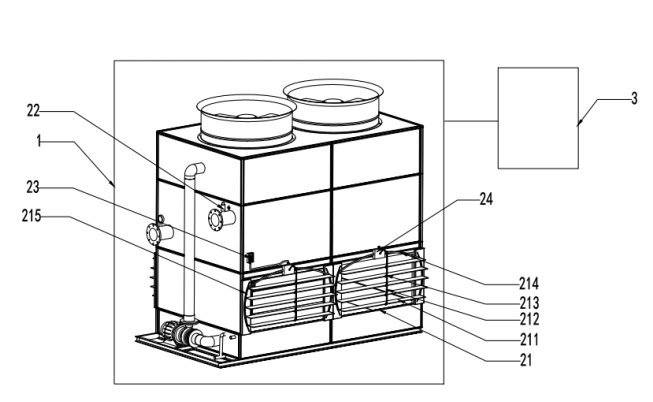

图1：带智能化引风系统的冷却塔结构示意图

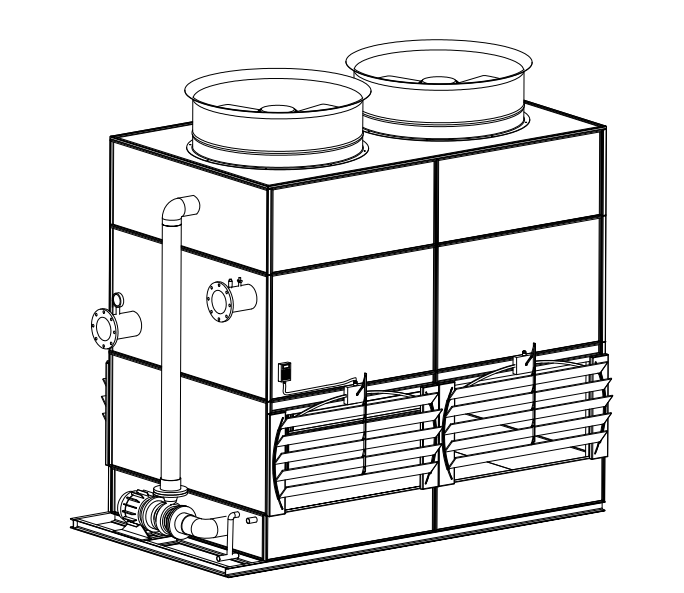

图2：带智能化引风系统的冷却塔引风板倾斜时的结构示意图

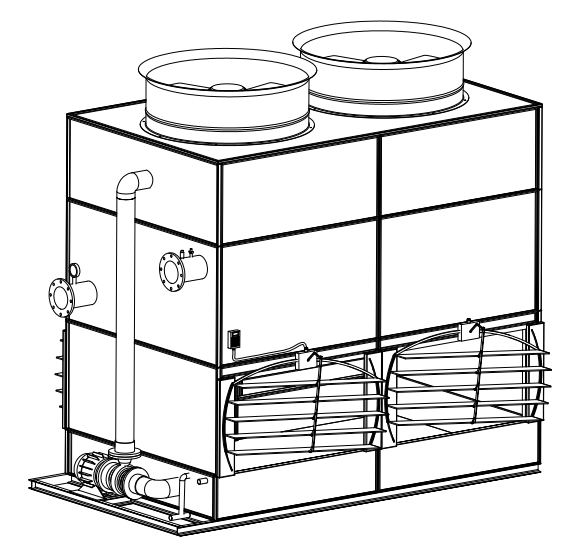

图3：带智能化引风系统的冷却塔引风板沿滑盖旋转时的结构示意图

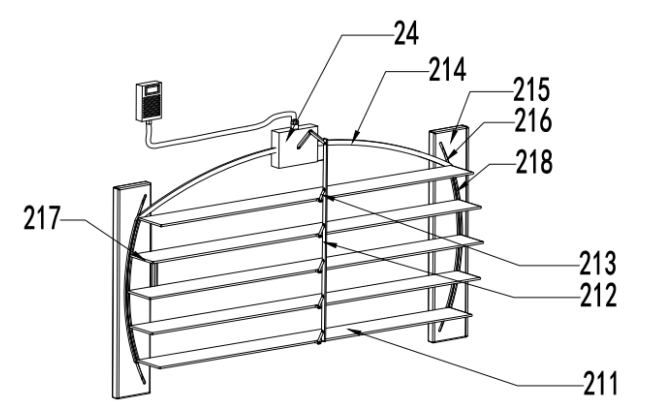

图4：带智能化引风系统的冷却塔引风组件放大示意图
